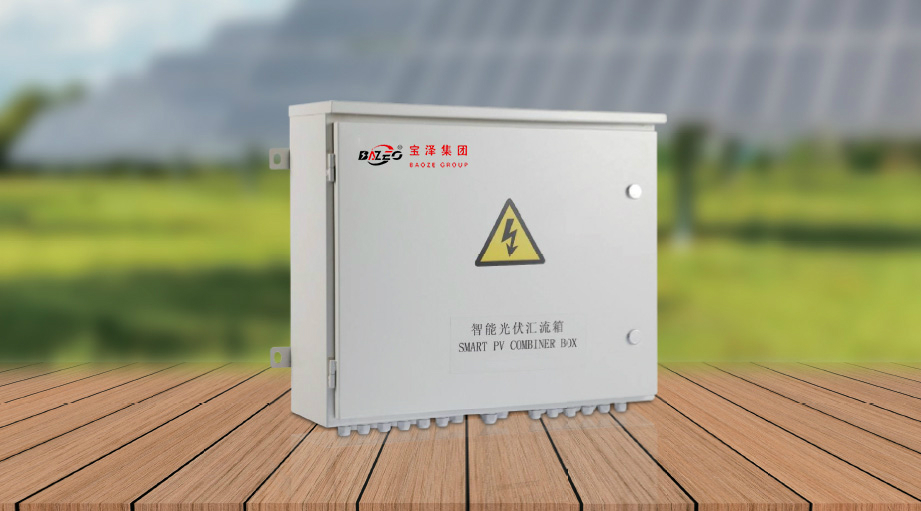

智能光伏防雷匯流箱1

產品概述

HYXPVD 智能光伏防雷匯流箱是將最多24 路光伏電池組件串的直流入匯流臺成1 路或多路輸出，每路配熔斷絲，輸出配備防雷器和斷路器，大大簡化了直流配電柜及逆變器的輸入接線。提供防雷保護，短路保護和撞地保護。匯流箱分為智能和非智能兩種類型。智能防雷匯流箱內部裝有匯流監測單元，能監測每路光伏電池串輸入的電流、匯總輸出電壓、箱體內的溫度及防雷器狀態、斷路器狀態。
該裝置內部簡潔明了，布線整齊合理。可靠性高，維護簡單。戶外壁掛式安裝，能適應各種惡劣環境。除相關核心元器件外，其他可按戶要求定制。

電氣技術參數

產品型號	HYXPVD-8	HYXPVD-12	HYXPVD-16	HYXPVD-24
輸入路數	8 路以下	8-12	13-16	17-24
最高輸入電壓	1000VDC
每路輸入電流	0-20A
最高輸出電流	100A以下	100A / 125A / 160A	160A - 200A	250A
輸入防水端子大小	PG9/PG11/M11
輸出防水端子大小	PG13.5-PG19	PG16-PG21	PG19-PG25	PG21-PG32
監測模塊	檢測每路電流、母線電壓、斷路器狀態、防雷器狀態、箱體溫度（選配）
通信方式/ 協議	RS485 總線／標準的MODBUS-RTU 協議
防反功能	配置模塊化封裝防反二極管（選配）
溫濕度	工作溫度：-40~+85℃，濕度95%, 無凝露、無腐蝕性氣體場所
海拔	≤ 4000
監測模塊功耗	工作時At work ≤ 8W
輔助電源	輔助電源Auxiliary power supply: AC85V~265V/DC24V(±10%)/DC200V~1000V
箱體材質	熱鍍鋅鋼板／不銹鋼／冷軋鋼板／工程塑料
防護等級	IP65
體積（寬× 高× 深）	630mm × 500mm × 180mm	720mm × 500mm × 180mm	800mm × 500mm × 180mm	850mm × 500mm × 200mm
重量	10~35kg

產品特點

● 匯流箱的防護等級達到IP65，具備防水、防灰、防銹、防鹽霧，滿足室外安裝的要求；
● 可同時接人多至24路電池串列；
● 每路電池串列的正負極都配有光伏專用熔絲，對組件串出現故障時進行保護，熔斷器底座及熔絲配套使用，減少業主后期維護成本；
● 有效保護維修人員的人身安全；
● 采用光伏專用高壓防雷器能對匯流后的母線正極對地、負極對地進行保護，持續工作電( Uc）可達到1000VDC；
● 匯流箱內的電源模塊能夠接入最高1000DCV 的光伏電壓；
● 匯流箱測控模塊采用性能可靠的霍尼韋爾霍爾元件（直流CT傳感器），對每一路光伏組串進行電流、母線電壓進行采集監測、報警和本地故障定位，并能對匯流箱內的溫度進行測量，防疊器及輸出斷路器的狀態檢測等；
● 匯流箱內的檢測模塊更備數碼顯示功能，能在設備上顯示每串組件串的電流，母線電壓，匯流箱內的溫度，斷路器防雷器的狀態，系統功率及設備地址等相關信息；
● 具備RS485/MODBUS-RTU 串口通信；
● 與外部接口部分均有防雷保護；
● 能接收本地監控裝置的參數下載，進行分析處理；
● 匯流箱工作電源可選擇外界220VAC/DC或者由匯流箱本身提供的電源供電，如果采用匯流箱本身提供電源，現場可以不需要針對供電、單獨布線。
