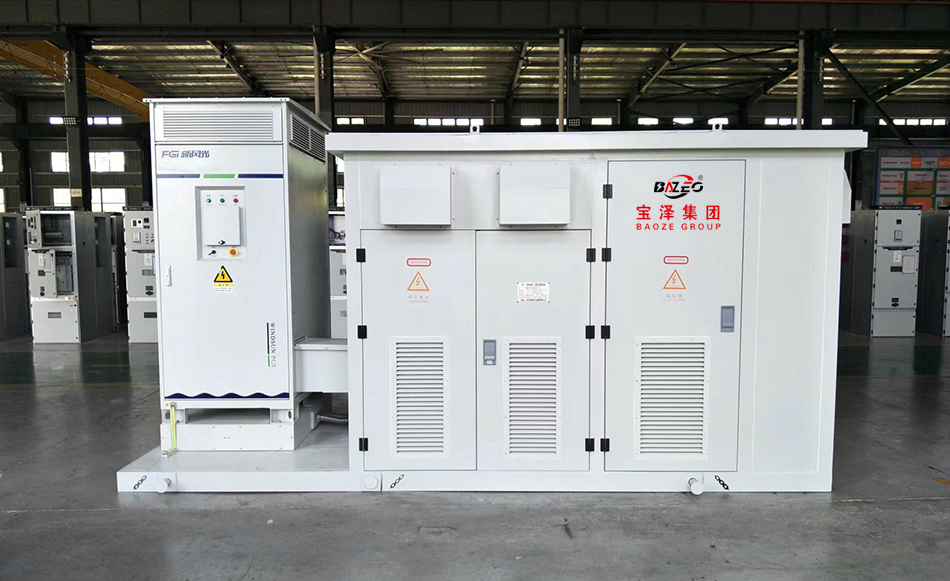

光伏儲能逆變一體機箱變（光伏儲能升壓一體艙）是一種綜合性的、包含了多種設備功能的光伏箱式變電站設備，將儲能變流器、升壓變壓器、高壓環網柜、低壓配電箱等設備集成于一個集裝箱內或組合為一體，其具有運輸、安裝、使用、維護簡便的特點。PCS 與升壓變?nèi)萘靠筛鶕?jù)客戶需求靈活選配，即插即用，省時高效。
傳統儲能系統需要單獨購買儲能變流器和升壓器，并對二者進行耦合。中盟自主生產的儲能升壓變流一體機兼具兩種設備，降低了設備采購的成本，而且將升壓和降壓兩次電壓變換合并，提升了系統工作效率。
總體需求概況：
升壓一體艙內包含1臺1.25MW的PCS（甲 方提供）和1臺容量為1250kVA 10kV/0.69kV的干式變壓器及其配套設備。
通用要求：
1、防腐等級：C3
2、升壓變壓器絕緣等級：F 級；材質：銅；能效水平 SCB11，滿足 1.1 倍過載。
3、LOGO、升壓一體艙銘牌及噴涂需要與我司技術人員確認，艙體默認顏色溝通后確認
4、升壓一體艙配備的UPS應滿足不間斷供電半小時
光伏儲能逆變一體機箱變技術要求：
1. 要求升壓一體艙具有對外通訊功能，具備 RS485、TCP/IP 以太網、干接點接口.
2. 運行時外殼應接地（金屬外殼）.
3. 升壓一體艙必須與電池設備配合，確保電池性能發揮最優，同時需與上端 EMS等設備配合，確保各功能可靠實現.
外觀與結構
1. 外形尺寸及結構應設計合理，便于安裝、巡視和檢修.
2. 應能承受短路電流產生的熱穩定和動穩定，以及搬運、使用中的電動、機械強度和防磁等干擾要求.
3. 外殼應采用不小于 1.5mm 厚冷軋鋼板制作.
4. 柜門的開合角度不應小于 90°，靈活啟閉.
5. 焊接、組配、防腐處理等工藝應符合相關標準，無虛焊、毛刺、撕邊、搭接不工整等現象.
6. 配電柜應按業主相關要求統一安裝安全警示標識.
