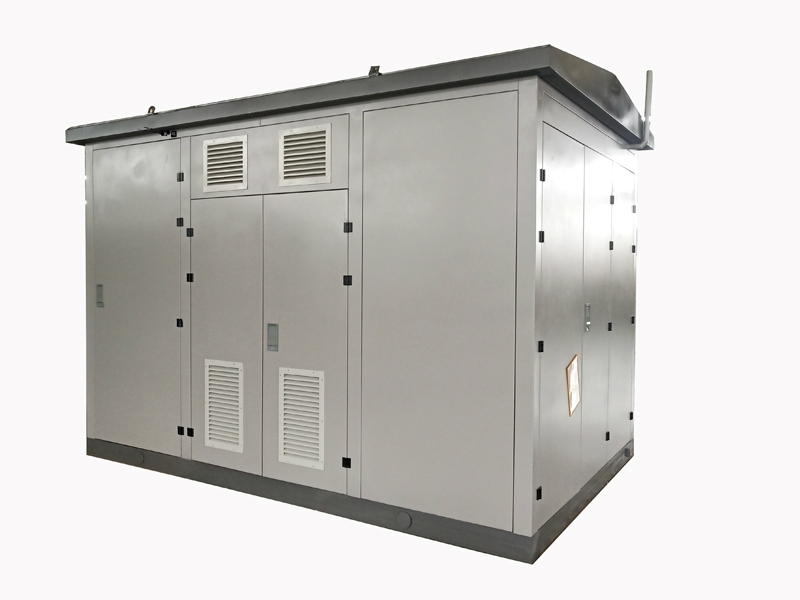

智慧能源箱變介紹：

智慧能源箱變不同于一般的箱式變電站，它是一個向充電樁系統提供直流電源的系統電站。是將電網10kV三相交流接入1000kVA 移相變壓器初級，在次級輸出四繞組282Vac，24 脈波交流電，2 組串聯后送給整流器輸出，電壓 Udc=720V，電流 Idc=1528A，的直流電供給充電樁 DC/DC 功率模塊使用。

此智慧型箱變系統綜合了高壓進線、計量、饋電、繼電保護、諧波處理、功率因數提升、云臺、手機 APP、運維管理等方面設計，為產品運行及后期升級提供依據，它對結構、技術條件、供貨范圍、運輸、性能等方面提出了技術要求。

智慧能源箱變的構成：

高壓室

對國網市電接入進行高壓進線、計量、饋線、分?jǐn)唷⒏綦x、保護且為下一級移相變壓器提供電

源的模式總集。

綜合保護裝置

通常把開關量、保護信號、模擬量、就地遠方遙控通訊，完成采集信息的集中處理裝置。

移相變壓器室

承載高壓供電并把高壓轉換成多組角度和脈沖數的低電壓，滿足于整流需要的部整流部件室

把交流轉換成直流的部件，滿足接入多組充電樁 DC/DC 功率模塊。

直流母線

具有穩定的電流和電壓的直流銅排部件。

主回路

用來傳遞大電流的電路。

輔助回路

不含主回路用來傳遞信號、控制、輔助完成主回路的電路。

PLC邏輯可編程

把 DI、DQ、AI、AQ 等電量經 PLC 邏輯可編程組合后進行完成某種動作的控制電路。

HMI組態

配合控制邏輯可編程完成某些動作的人機溝通及參數設定的 SCADA 系統。

Mini

對充電場站系統進行控制，對場站的光伏、儲能、充電設備進行能量管理、有序調度管理，

同時預留無線網絡傳輸端口，同步到有序充電云平臺，接收上級調度系統指令，實現充電站

全方位管控。

柜內照明

集裝箱內走道及各個柜內為了維護的照明設備。
